製品属性(仕様)
製品 分類 | フレーム | 業界 | 事務機 |
---|---|---|---|
ワーク サイズ | H90xW80xD50 | 材質 | SPCC |
板厚 | t=1.6 | 工程 | 複合機、タップ、曲げ、ニッケルメッキ |

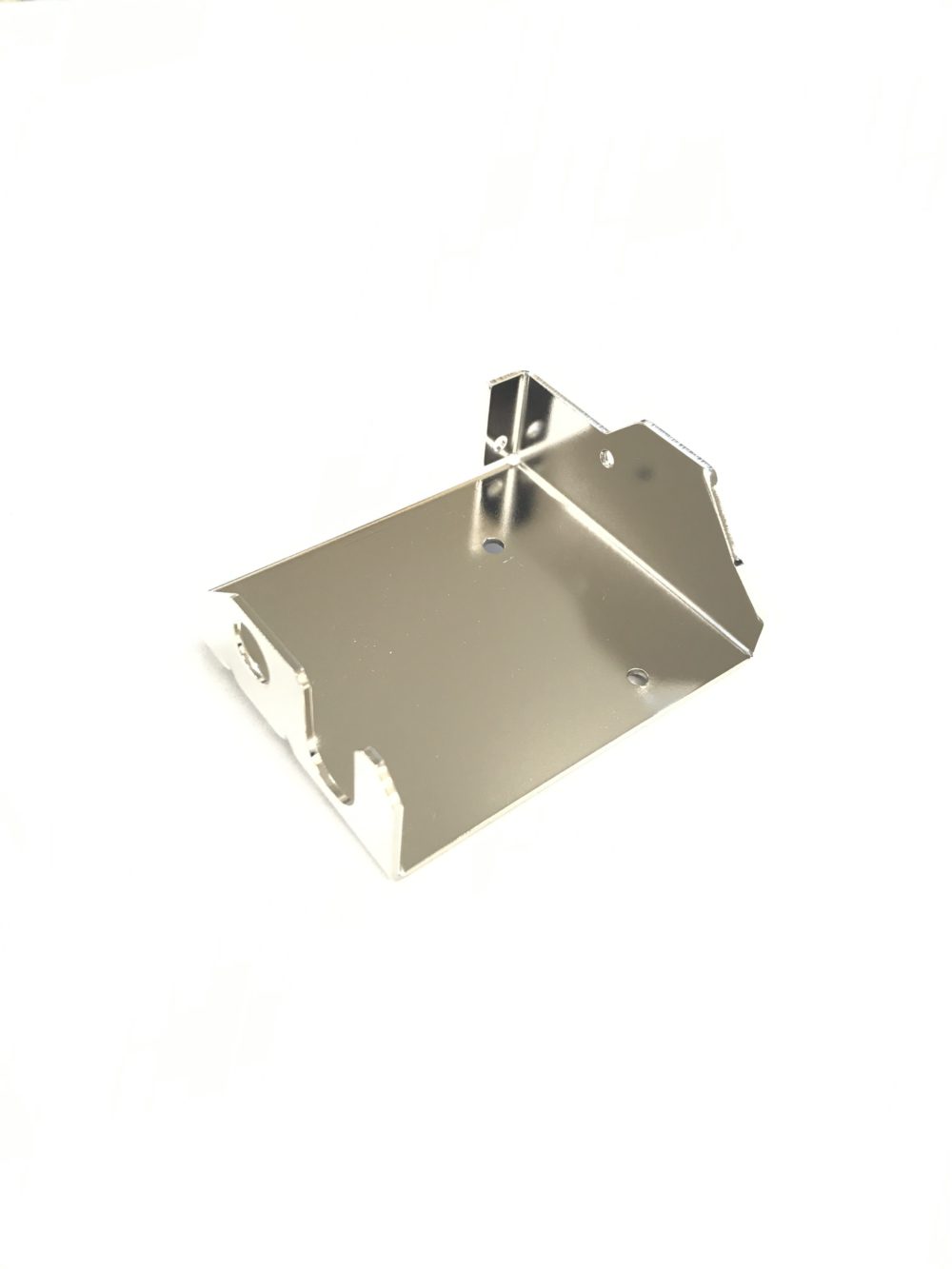

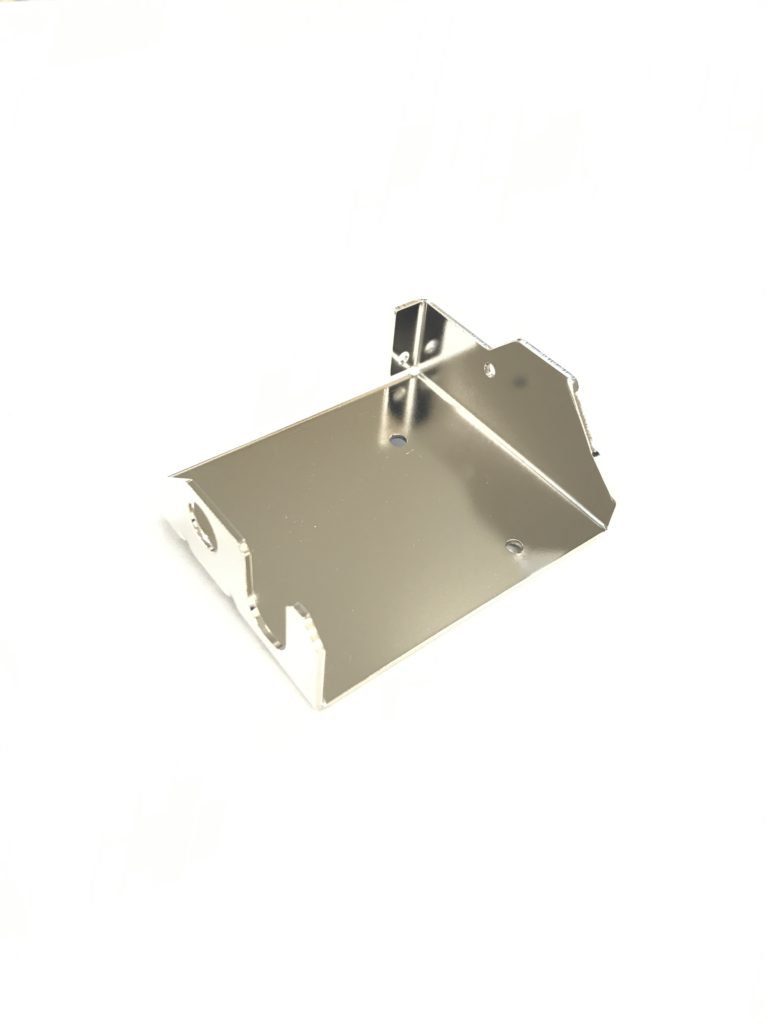

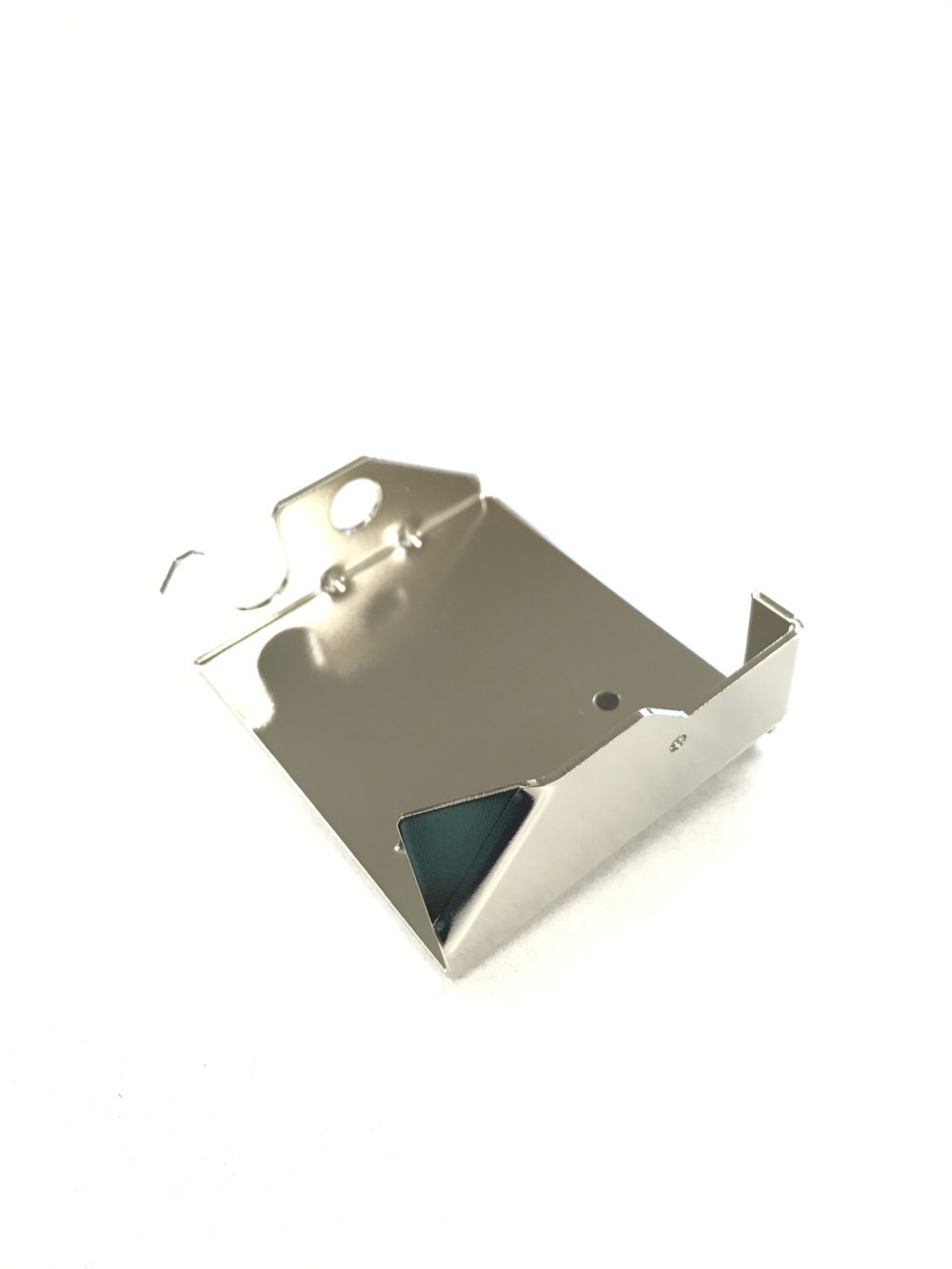

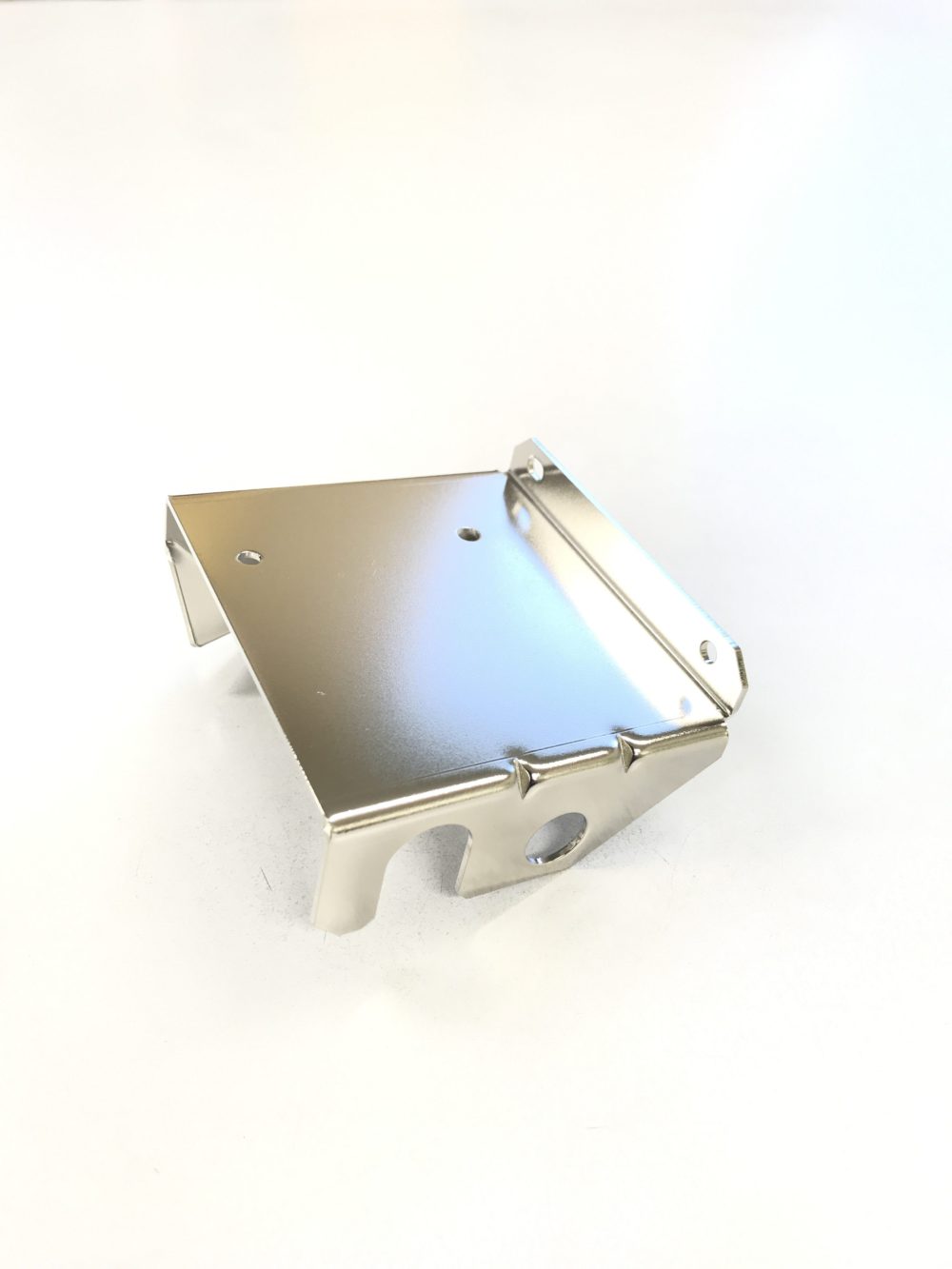

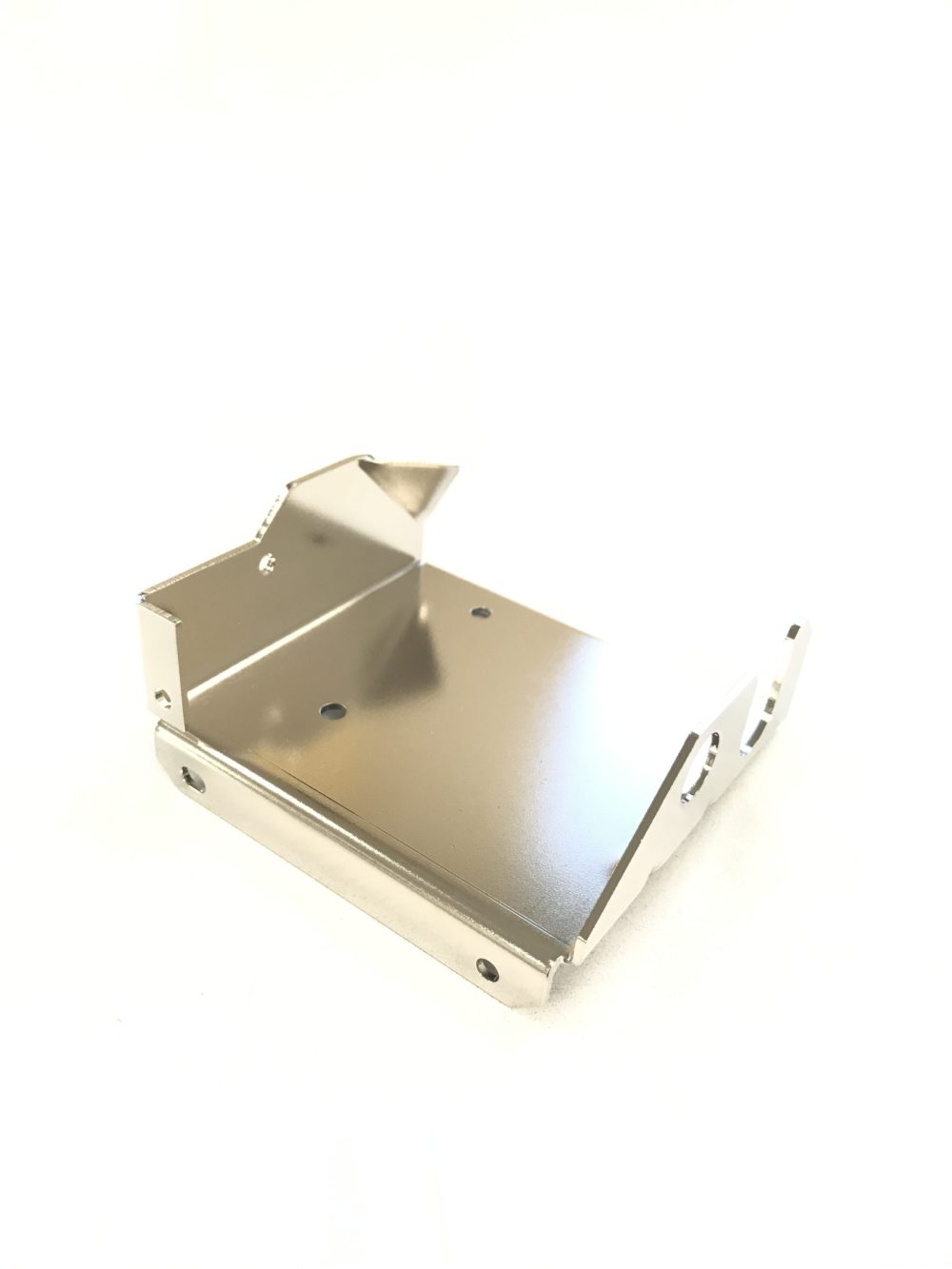

製品画像(様子)
特徴
このXモーター台は、事務機に使用されている精密板金加工品です。
この精密板金加工品の加工工程は、複合機、タップ、曲げ、ニッケルメッキになります。
この精密板金加工品の特徴は、リブ加工という加工方法が用いられていることです。
リブ加工とは、曲げ部にリブを作ることでスプリングバックを抑え、曲げ角度を安定させる加工方法です。
これにより、曲げ部の強度をアップすることができます。
また、本製品においては位置決めが難しい加工箇所があります。
そういった箇所には専用の冶具を製作し、加工に臨んでいます。
