製品属性(仕様)
製品 分類 | フレーム | 業界 | 検査装置 |
---|---|---|---|
ワーク サイズ | H32.5xW169xD34.75 | 材質 | SUS304 |
板厚 | 2mm | 工程 | レーザー・曲げ・ナット溶接 |

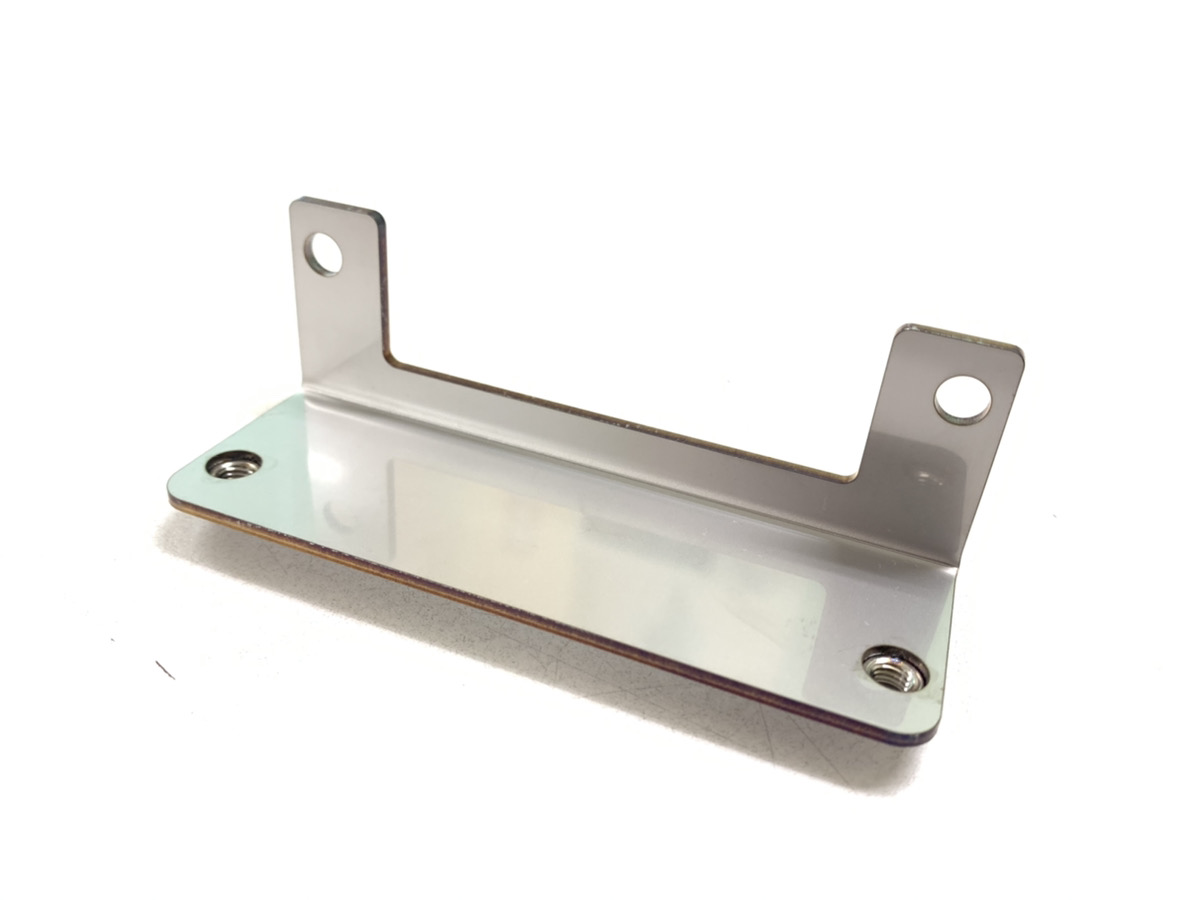

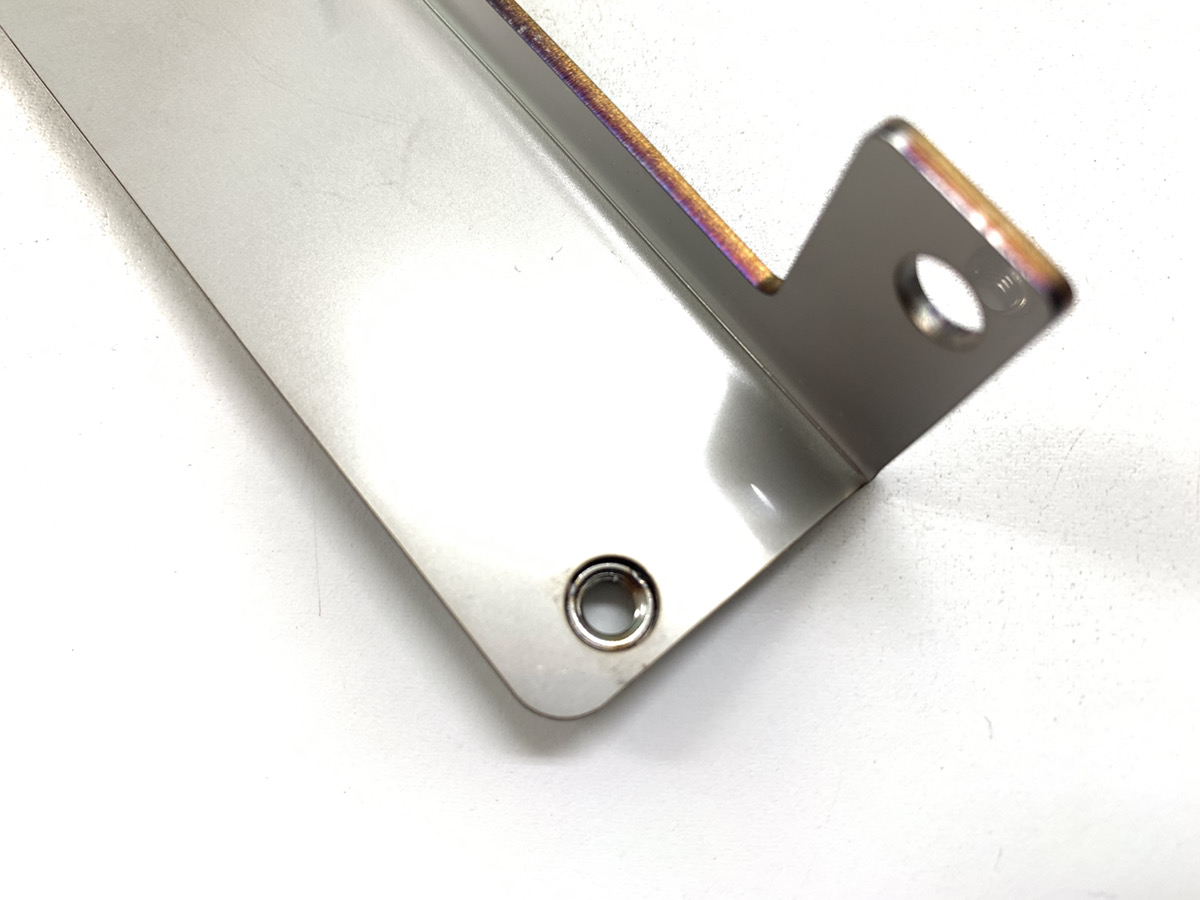

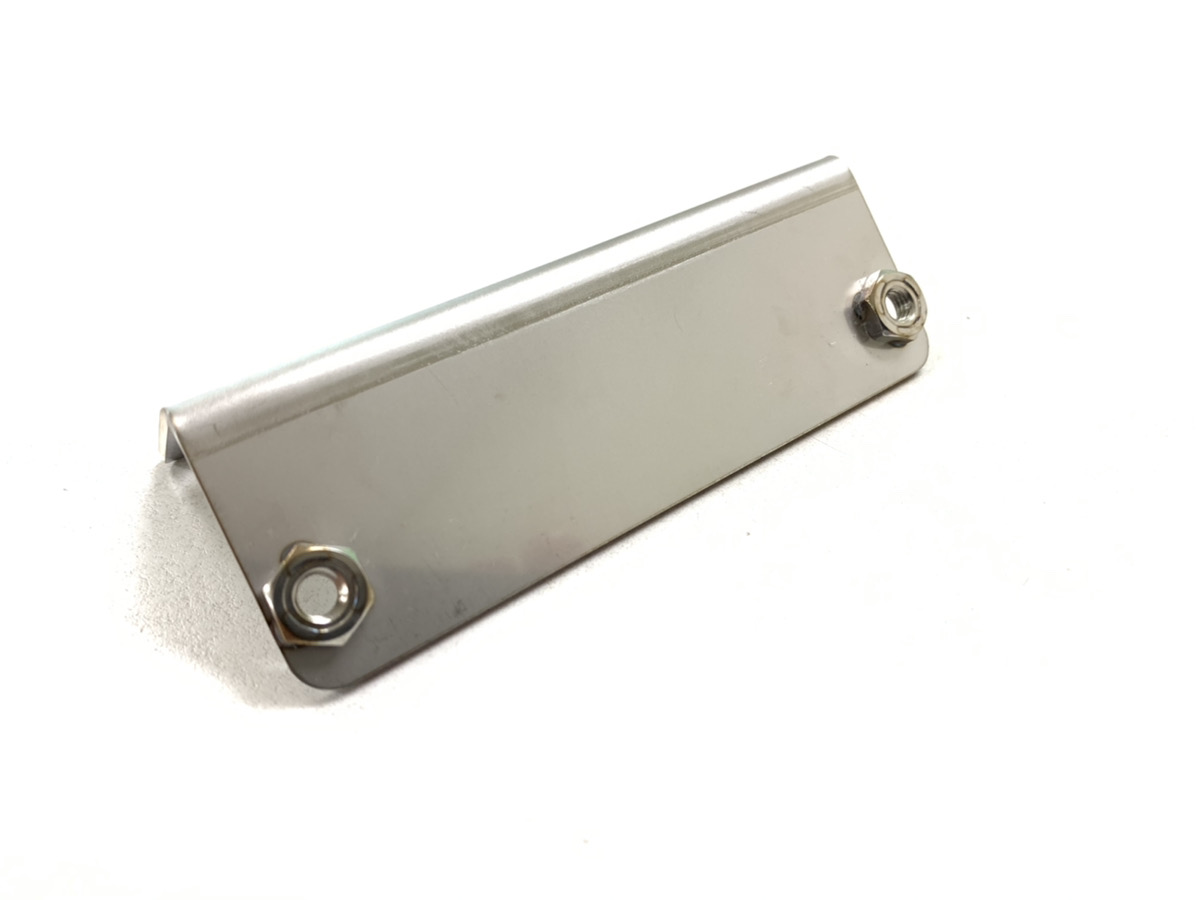

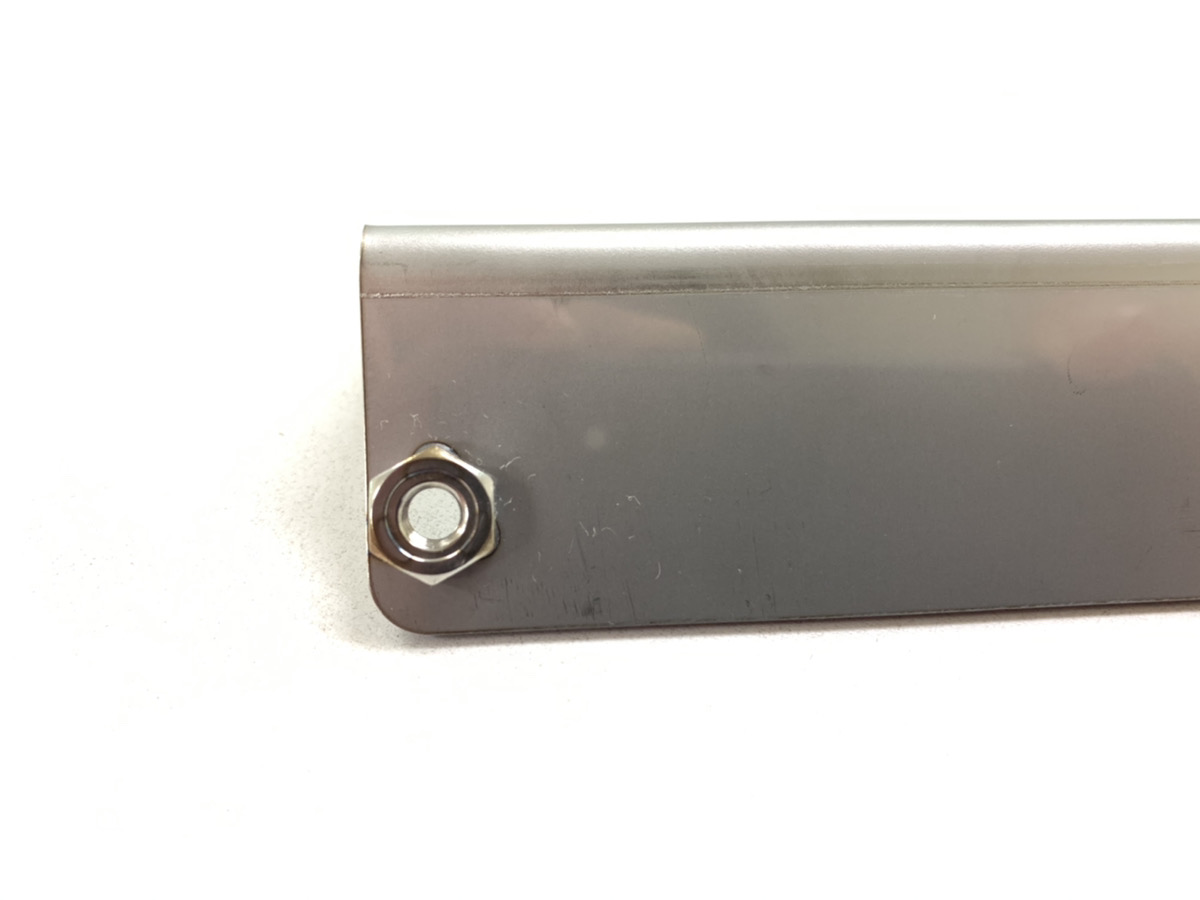

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴
このフレームはCNG防湿剤塗布装置に使用されている精密板金加工品です。この精密板金加工品の加工工程はレーザー加工・ブレーキ曲げ・ナット溶接です。東海進研では表面の傷等への注意を怠りません。設計段階で使用する加工機の選定をし、品質ごとにパンチング加工とレーザー加工を使分けています。また、製品用途を予め確認することでバーリング加工とナット溶接のどちらを採用するかを確認しているのがこのフレームです。確認したところ、こちらの製品はネジの取り外しが頻繁にあるとわかりました。このような場合、バーリング加工では球が潰れて耐久性に問題があるため、溶接ナットでの加工を提案しています。東海進研のVAVE提案では、使用用途まで確認することで製品の品質向上を目標としています。
